三相电力变压器S11-250
三相电力变压器S11-250

三相电力变压器S11-250

变压器型号:三相电力变压器S11-250
变压器规格:三相电力变压器S11-250
介绍摘要:三相电力变压器S11-250与普通油浸变压器相比,取消了储油柜,由波纹油箱的波翅代替油箱作为冷却散热元件,波纹油箱由优质冷轧薄钢板在专用生产线上制造,波翅可以随变压器油体积的涨缩而涨缩,从而使变压器与大气隔绝,防止和减缓油的劣化和绝缘受潮,增加运行可靠性,正常运行免维护。
咨询热线:139-6300-0905
产品详情:

  概述

  三相电力变压器S11-250与普通油浸变压器相比,取消了储油柜,由波纹油箱的波翅代替油箱作为冷却散热元件,波纹油箱由优质冷轧薄钢板在专用生产线上制造,波翅可以随变压器油体积的涨缩而涨缩,从而使变压器与大气隔绝,防止和减缓油的劣化和绝缘受潮,增加运行可靠性,正常运行免维护。


  波纹油箱表面去油、去锈、磷化处理后用三防(防雨、防潮、防烟雾)漆涂装,适合在冶金、石化等生产环境下使用。

  *器身紧固采用防松结构,保证长途运输和运行中不松动。

  *采用优质橡胶,密封材料有效防老化,杜绝渗漏。

  *全密封式配电变压器配有释放阀和温度计。

  产品标准

  GB1094.1-1996 GB1094.2-1996 GB1094.3-2003 GB1094.5-2003

  GB/T6451-1999 GB/T7595-1987 GB/?T10237-1988 JB/T3837-1998

  正常使用条件

  a.海拔高度不超过1000m;

  b.环境温度:最高气温+40℃;最高日平均气温+30℃;最高年平均温+20℃;户外最低气温-25℃。

  三相电力变压器S11-250适用于10KV、6KV的输配电系统,可供工厂、矿山、石油化工及工农业的配电、 动力及照明使用。

  本系列产品较S9系列同规格产品空载损耗平均下降30%.空载电流平均下降70%.节能效果显著。

  另外,噪声水平低 符合国家环保政策,因此可称之为节能环保型变压器。产品特点 共有两种结构的铁芯:叠片式、卷铁芯式铁芯是用损耗较小的硅钢片条料卷制而成。封闭式结构又称R型铁心。铁心柱、轭截面接近圆形,高低压线圈直接绕在铁心上。结构紧凑,空载损耗小,空载电流小的特点。采用全密封结构,隔绝变压器油与空气接触,使绝缘老化速度大为降低,使用寿命大为延长。产品运行前免吊心, 运行过程免维护。S11-M.R系列三相油浸式全密封配电变压器油箱波纹板式散热片,当油温变化时,油体积的变化由波纹板的弹性胀缩调节补偿型号。

  三相电力变压器S11-250产品特征:

  1、噪声低:设计结构紧凑,应用新材料和新工艺,降低噪声,无储油柜,高度比同类产品低。在正常寿命期内不需换油,提高了电网运行的安全性和可靠性.

  2、变压器封装时,采用真空注油工艺,完全去除了变压器油箱中的潮气。密封后变压器不与空气接触,有效的防止氧气和水分进入变压器而导致绝缘性能下降(绝缘材料和油老化),因此不必定期进行油样试验。

  3、可靠的长期使用寿命:全密封变压器箱盖与箱沿采用螺栓联结或焊死结构,隔绝油与空气的接触,绝缘不会受潮,大大降低绝缘老化速度,提高了使用寿命。

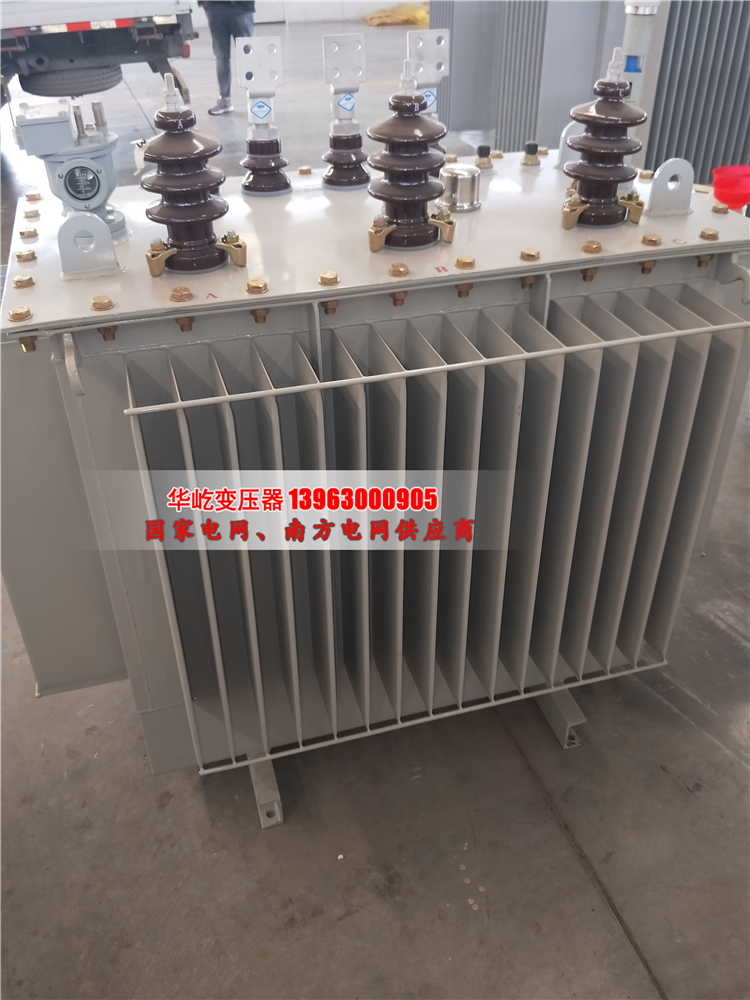

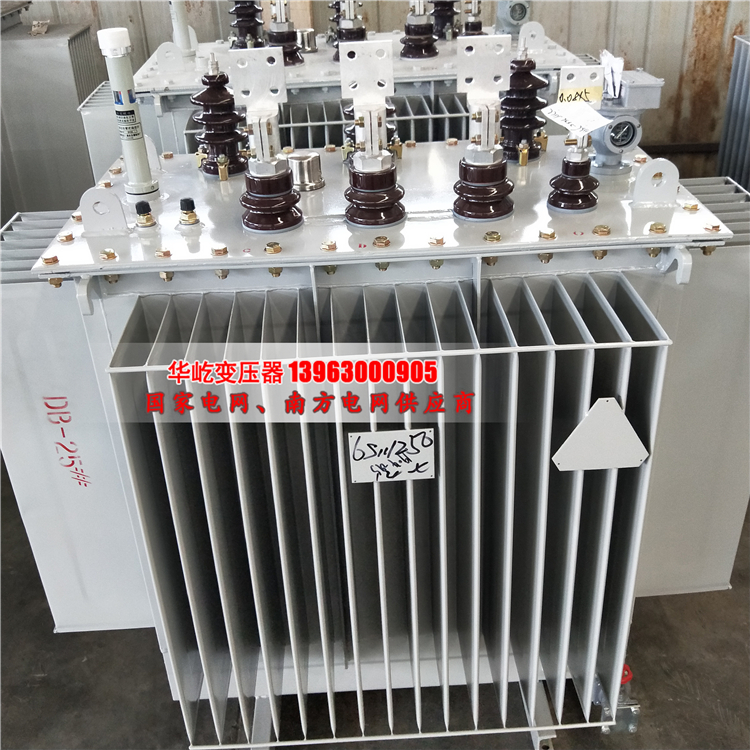

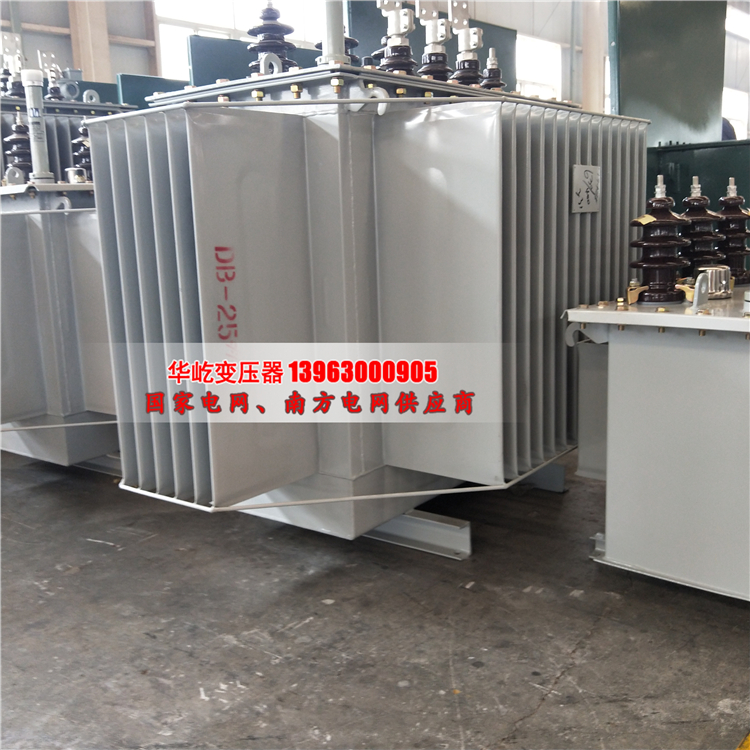

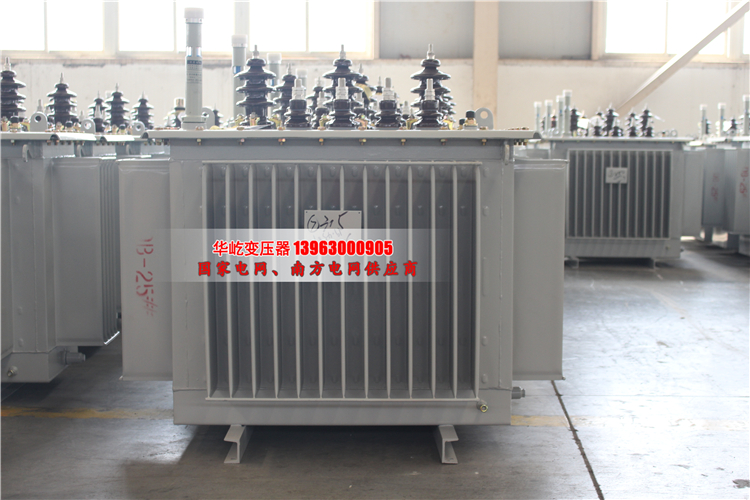

  4、三相电力变压器S11-250体积小、外形美观:S11-M系列变压器油箱采用波纹板式散热片,当油温变化时,油体积的变化由波纹片的弹性胀缩来调节补偿。波纹油箱外形美观体积小,占地面积小。

  5、免吊心:全密封变压器运行前用户无需吊心检查,用户可节约吊心检查费用。免维护性:全密封变压器不需维护。

  S11-315/10油浸式变压器属性

  1. 变压器铁心采用进口优质冷轧硅钢片叠积而成,大大降低空载损耗和空载电流,并对铁心进行绑扎,保证铁心的紧实度,降低噪音。

  2. 高低压绕组用无氧铜绕制,低压绕组500KVA及以下采用双层圆筒式结构,630KVA以上采用双螺旋或四螺旋结构,高压绕组采用多层圆筒式结构。

  3. 变压器联结组采用Dyn11,减少谐波对电网的影响,改善供电质量。

  4. 变压器为全密封结构,延长使用寿命,免吊芯,免维修。

  5. 实测噪音值低于标准。

  三相电力变压器S11-250经正常运输后,不需作吊芯检查,即可安装有关的零部件,进行验收项目试验,合格后即可投入运行。

  6.S11变压器与S9变压器相比,空载损耗平均降低约30%

  7.容量在630~2500kVA壳围内的低压绕组采用筒式或螺旋式结构,机械强度高,安匝分布平衡,产品的抗短路能力好

  8.器身追加了定位结构,使之在运输过程中不产生位移, 同时所有紧固件加装扣紧螺母,确保产品在长期运行过程中紧固件不松动,满足了不吊芯的要求

  10.变压器采用波纹油箱,取消了储油柜, 箱盖与箱沿完全焊死或用螺栓紧固,延长了变压器油的使用寿命

  11.三相电力变压器S11-250产品表面经去油、去锈、磷化处理后喷涂底漆、面漆,可以满足冶金、石化系统及潮湿污秽地区的特殊使用要求

  12.精选组件,采用了全密封变压器油箱,按标准要求安装有压力释放阀、信号温度计、气体继电器等,确保变压器安全运行。该系列产品外形美观,体积小,能减少安装占地面积,是理想的免维护优质产品。

  铁心:全部采用优质晶粒取向冷轧硅钢片,全斜无孔绑扎结构,铁心为多级阶梯形,三接缝或五接缝,空损低、噪音小:卷铁心用专用设备直接卷绕而成,无接缝、无角重,减少了磁阻,空损低;非晶合金变压器铁,心采用美国联信公司生产的材料,与传统硅钢片相比,平均降低空损72%,空载电流50%。

  线圈:采用优质QQ缩醒漆包圆铜线,无氧铜杆拉制的扁铜钱或铜结绕制而成,其形式有圆筒式、连续式、新型螺旋式、分裂式等,具有足够的电气强度、机械强度和散热能力。

  油箱:采用优质钢板焊接而成,有椭圆型、矩型等结构,散热元件采用片式散热器、膨胀散热器或波纹油箱,油箱在厂内进行可靠的密封试验,内外表面经酸洗、磷化处理后,进行三底一面油漆暇涂,既抗腐蚀又美观大方。
